工業鍋爐水位控制報警裝置的型號命名方法
按ZB N10 006-88《工業自動化儀表產品型號編制原則》，規定了電極式、磁控式、電感式工業鍋爐水位控制報警裝置的型號命名方法
B1 電極式水位控制報警裝置的型號命名方法

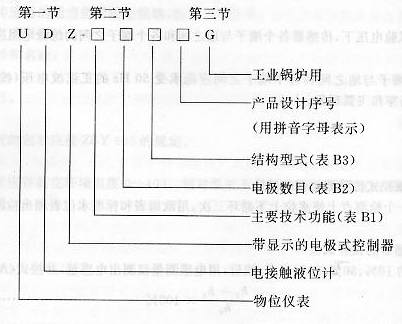

B1.1 控制器型號
B1.2 傳感器型號
B2 磁控式水位控制報警裝置的型號命名方法

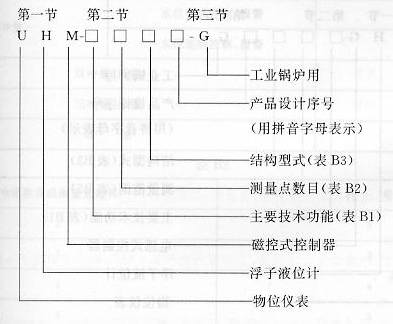

B2.1 控制器型號

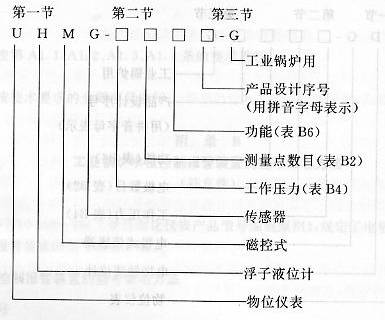

B2.2 傳感器型號
B3 電感式水位控制報警裝置的型號命名方法
B3.1 控制器型號

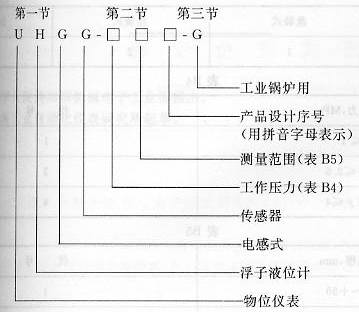

B3.2 傳感器型號
表B1 |
主要技術功能 |
代號 |
單沖量 |
水位位式控制、報警 |
1 |
水位連續控制、報警 |
2 |
|
雙沖量、報警 |
3 |
三沖量、報警
其 他 |
4 |
| |
5 |
表B2 |
電極數目或測量點數目 |
代 號 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9以上 |
9 |
|
表B3 |
結構形勢 |
盤裝式 |
掛裝式 |
臺 式 |
代 號 |
1 |
2 |
3 |
|
表B4 |
工作壓力，MPa |
代 號 |
p≤1 |
1 |
1﹤p≤2.5 |
2 |
2.5﹤p≤4 |
3 |
|
表B5 |
測量范圍，mm |
代 號 |
-75~+50 |
1 |
-100~+100 |
2 |
其 他 |
3 |
|
表B6 |
功 能 |
代 號 |
控制 |
K |
報警 |
B |
示例：
UDZ-151A-G型
工業鍋爐專用儀表，電極式水位控制器，有顯示；單沖量；可以控制5個電極；盤裝儀表；產品設計序號為A
UDG-45A-G型
工業鍋爐專用儀表，電極式水位傳感器，工作壓力大于2.5MPa和小于或等于4MPa；電極數碼5個；產品設計序號為A.
UHG-311B-G型
工業鍋爐專用易爆，浮子電感式水位控制器，雙沖量；測量范圍-75~+50mm；盤裝儀表；產品設計序號為B.
UHGG-31C-G型
工業鍋爐專用儀表，電感式水位傳感器。工作壓力大于1MPa和小于或等于2.5MPa；測量范圍75~50mm，產品設計序號為C。
UHM-123B-G型
工業鍋爐專用儀表，磁控式水位控制器；單沖量；測量范圍-100~+100mm；臺式儀表，產品設計序號為B。
UHMG-11B-G型
工業鍋爐專用儀表。磁控式水位傳感器，工作壓力小于或等于1MPa;測量范圍-75~+50mm;產品設計序號為B。
